Инструменты универсального применения

Фиксатор для фрезеровки плиты управления VB-FIX
•    1 Опорная пластина
•    1 Монтажная пластина
•    1 Зажимная пластина
•    2 Внешние обоймы
•    1 Внутренняя обойма
•    3 Шпильки
•    3 Шайбы
•    3 Барашковые гайки
•    4 Стяжных болта
Примечание: Патент заявлен.

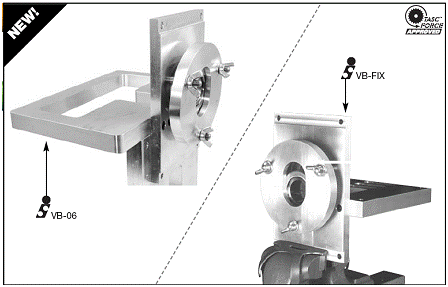

Опорная пластина насоса увеличенного размера VB-06
•    1 Опорная пластина насоса увеличенного размера

Неисправность:

Некоторые изношенные клапана и корпуса насосов не подлежат восстановлению.

Причина:

Из-за сложности расположения некоторых клапанов или особенностей корпусов насоса невозможно провести развертку отверстий.

Устранение неисправности:

Набор Sonnax позволяет провести развертку отверстий плиты управления. Обеспечивает простоту применения и доступ к отверстиям, ранее недоступным для стандартного набора инструментов.

Описание:

При проведении ремонта на некоторых плитах управления нет возможности правильно расположить инструмент для развертки. Это приводит к необходимости приобретать новые агрегаты. Самоцентрирующийся инструмент Sonnax вместе со специально разработанным набором инструментов позволяет восстановить такие плиты управления. Инструмент имеет внешнее направляющее отверстие для развертки и направляющего штифта. Данный самоцентрирующийся инструмент позволяет восстанавливать большое количество плит управления и отверстий клапанов. Опорная пластина инструмента позволяет разместить плиту управления.

На некоторых трансмиссиях отверстия клапанов располагаются в корпусе насоса, а не в плите управления. Такие большие насосы не могут разместиться на стандартной опорной пластине инструмента VB-FIX. Компания Sonnax предлагает опорную пластину увеличенного размера VB-06. На ней легко размещаются большие корпуса насосов легковых автомобилей, что позволяет проводить ремонт с помощью инструмента VB-FIX.

Особенности и преимущества:
•    Запатентованный уникальный самоцентрирующийся инструмент обеспечивает надлежащее качество ремонта.
•    Площадка увеличенного размера позволяет размещать большие корпуса насосов.
•    Площадка увеличенного размера использует стандартные крепежные отверстия и элементы крепления.

Специальный набор инструментов разработан для ремонта определенных отверстий и создан для использования с инструментальным набором Valve Body Reaming Fixture. Номера инструментов начинаются с "F", таким образом, это позволяет отличить их от стандартных инструментов Sonnax, которые могут использоваться по отдельности.

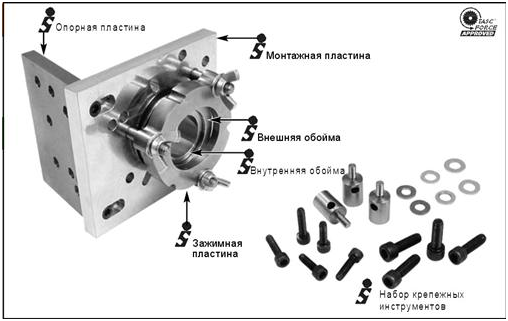

Фиксатор SERVO-FIX для фрезеровки отверстий серво поршня.
Фиксатор для фрезерования
•    1 Опорная пластина
•    1 Монтажная пластина
•    1 Зажимная пластина
•    2 Внешние обоймы
•    1 Внутренняя обойма
•    3 Шпильки
•    3 Шайбы
•    3 Барашковые гайки
•    1 Набор монтажных инструментов

Неисправность:

Большое количество отверстий серво поршня не подлежит ремонту.

Причина:

Большое количество отверстий серво поршня изношены и имеют задирания. Невозможно восстановить отверстия используя стандартное оборудование.

Устранение неисправности:

Компания Sonnax разработала специальный высоко адаптивный инструмент для ремонта отверстий серво поршня. Инструмент прочно фиксируется на большинстве трансмиссий.

Описание:

Износ и задирания в отверстиях серво поршней является типичной проблемой многих автоматических трансмиссий. Во многих случаях, неисправности, связанные с протечками из-за износа, можно было устранить лишь заменой корпуса трансмиссии, так как не было возможности расположить и закрепить инструмент на одной линии с отверстием поршня.

Инструментальный комплект от компании Sonnax для развертки отверстий позволяет точно расположить инструмент перед ремонтом. Инструмент крепиться на корпусе трансмиссии, плавающий подшипник обеспечивает точное расположение инструмента напротив отверстия. Инструментальный комплект SERVO-FIX может крепиться к большому количеству трансмиссий и проводить ремонт отверстий.

Особенности и преимущества:
•    Один инструментальный набор крепится к большому количеству трансмиссий.
•    Направляющая и развертка центруются по оси поршня, а не по оси отверстия серво поршня.
•    Позволяет восстанавливать дорогостоящие плиты управления.

Наборы для ремонта отверстий втулок и специальные наборы инструментов разработаны для ремонта различных агрегатов:
•    5R55N/W/S Overdrive & Intermediate Servo Repair Sleeves: 56361J-01K & S-56361J-TL
•    AODE, 4L30-E, 180 Master Servo Sleeve Kit: 76890-24K* & S-76890-TL24*
•    AODE: Overdrive Servo Sleeve Kit
•    4L30-E: 1-2 Servo Sleeve Kit
•    180: Low Servo Sleeve Kit
•    AXOD & E, AX4S & N, 4F50N Overdrive Servo Sleeve Kit: 96872-01K* & S-96872-TL*

Примечание:

Специальный инструментальный набор разработан для использования с инструментальным набором Servo Pin Bore Reaming Fixture SERVO-FIX. Номера инструментов начинаются с "S". Таким образом, это позволяет отличить их от инструментов серии "F" и стандартных инструментов Sonnax, которые используются по отдельности.
